OSAKI 大崎 電磁制動器 VNB-55 低噪聲規格 日本源頭報價
2025-06-13 18:06:35
admin

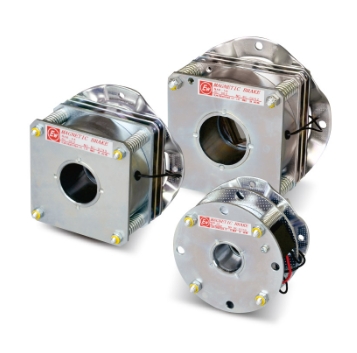

電磁制動器
VNB-22
VNB-40
VNB-55
VNB-80
主要特征和規格
| 格式 | vnb- | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 02 | 04 | 08 | 15 | 22 | 40 | 55 | 80 | ||
| 額定扭矩 | NM | 2.0 | 3.7 | 7.5 | 15 | 22 | 37 | 55 | 75 |
| 額定電壓 | DC-V | 90 | |||||||
| 額定電流 | DC-A | 0.23 | 0.30 | 0.40 | 0.45 | ||||
| 功耗（20℃） | w | 20.7 | 27 | 35.8 | 40.2 | ||||
| 線圈電阻（在20℃） | ω | 388 | 299 | 226 | 201 | ||||
| 慣性j | ×10 -3公斤2 | 0.08 | 0.08 | 0.21 | 0.48 | 0.48 | 0.88 | 1.66 | 1.66 |
| 允許功率（以1500R/min 50％ED） | w | 82 | 82 | 98 | 130 | 130 | 180 | 180 | 180 |
| 允許工作量（以1500R/min 50％ED） | J/min | 4920 | 4920 | 5880 | 7800 | 7800 | 10800 | 10800 | 10800 |
| 允許工作量直到差距調整 | ×10 6 j | 37 | 60 | 75 | 105 | 308 | |||
| 調節差距 | 毫米 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 |
| 限制差距 | 毫米 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 1.5 | 1.5 |
| 允許的總工作 | ×10 6 j | 220 | 360 | 450 | 630 | 840 | |||
| 最大安全旋轉速度 | r/min | 1800 | |||||||
| 機械壽命 | 200萬次 | 100萬次 | |||||||
| 重量 | 公斤 | 1.9 | 1.9 | 2.6 | 5.1 | 5.1 | 6.9 | 8.7 | 8.7 |
| 電源 | HD-12SY | 高清100m | HD-111M 3 | ||||||
| 環境溫度 | -20℃至40℃（但不是凝結） | ||||||||
筆記
絕緣E類
初始扭矩是額定扭矩的50-60％。
還可以制造特殊規格（單相電機規格，低噪聲規格，不同的電壓規格）。
安裝姿勢在水平軸方向上。請咨詢我們以進行垂直軸安裝。
請管理安裝螺栓的以下扭矩值。
vnb 模型 螺栓尺寸 扭矩控制值[NM] VNB-02,04,08 M6 6.5-8.5 VNB-15,22,40 M8 16.5-20.5 VNB-55,80 M10 33.0-41.0
標簽:
OSAKI 大崎 電磁制動器 VNB-55
